Комбинация косилок GigaCUT



Совмещение нескольких операций за один проход в комбинации с высокой производительностью-это определяющая характеристика комбинации косилок триплекс - GigaCUT. Комплекс создан для интенсивной эксплуатации в больших хозяйствах.

Комбинация косилок GigaCUT состоит из дисковой двухсторонной косилки KDD 861 S/W или KDD 941 S/W , а также фронтально-навеной косилки KDF 300 S/W , которая установлена на переднем навесном устройстве трактора.

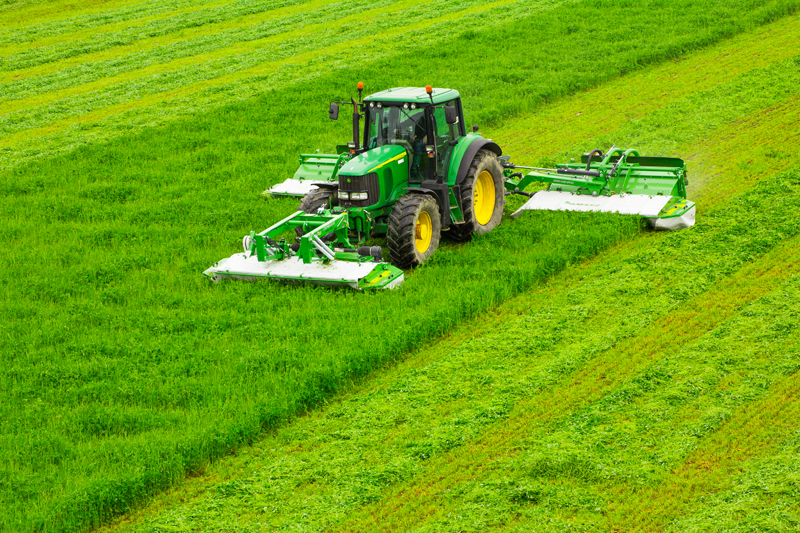

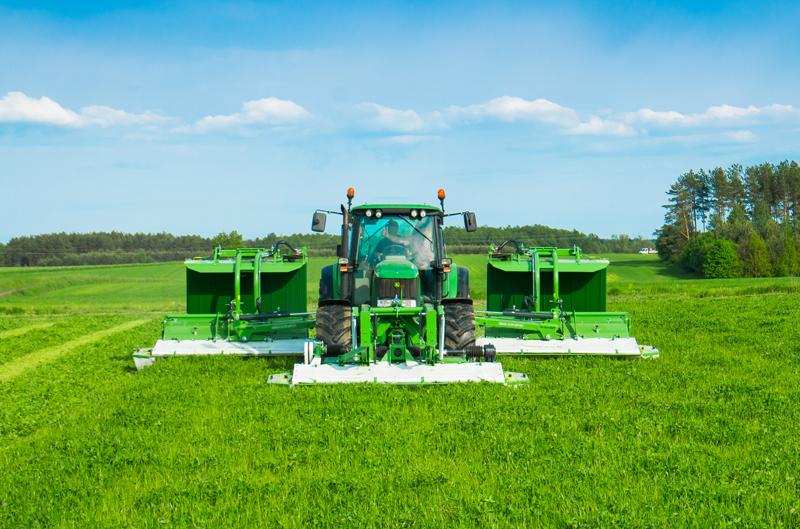

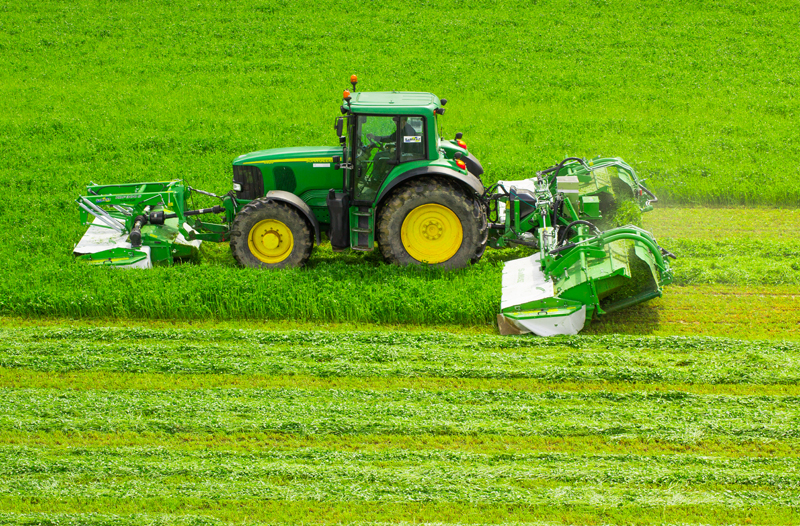

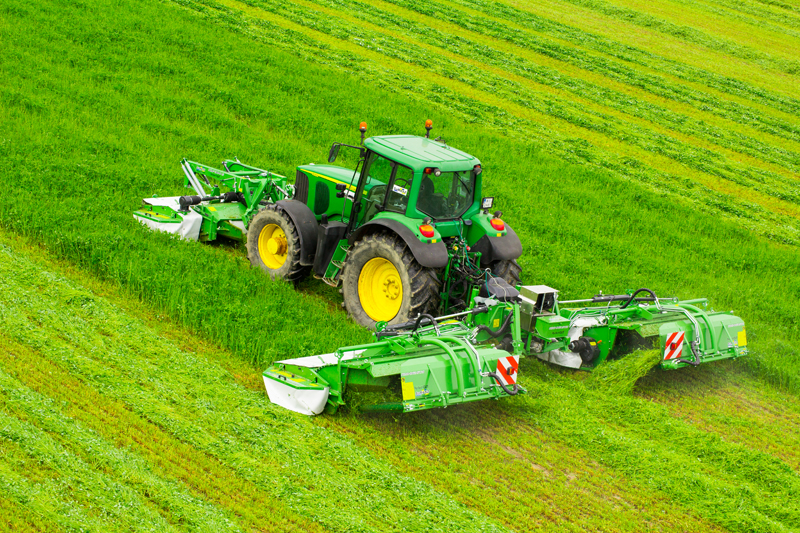

Комбинация косилок GigaCUT SaMASZКомбинация косилок GigaCUT SaMASZКомбинация косилок GigaCUT SaMASZКомбинация косилок GigaCUT SaMASZ




Комбинация косилок GigaCUT

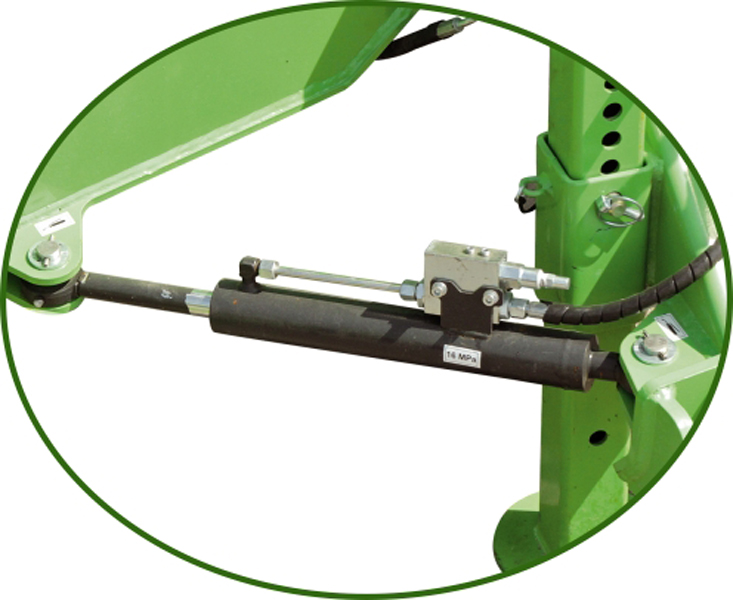

Гидравлические предохранители косилки gigacut Гидравлические предохранители
В комбинации GigaCUT используются два гидравлических предохранителя . В случае наезда косилки на препятствие они отклоняют режущую систему, одновременно, на 30 градусов назад. и на 70 см. вверх. После проезда препятствия косилка автоматически возвращается в рабочее положение.

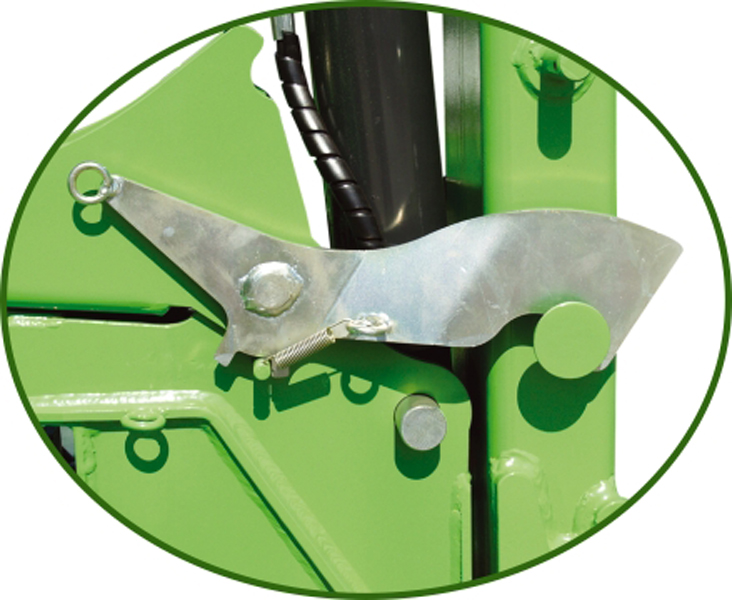

Механическая блокировка косилки gigacut Механическая блокировка
Механическая блокировка косилок в транспортном положении

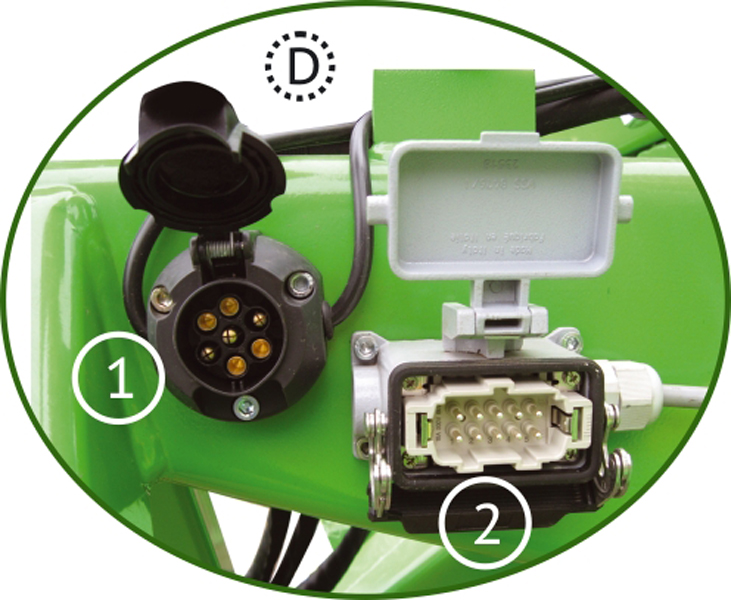

Элекрические розетки косилки gigacut Элекрические розетки
1. Для собственного дорожного освещения
2. Для панели управления

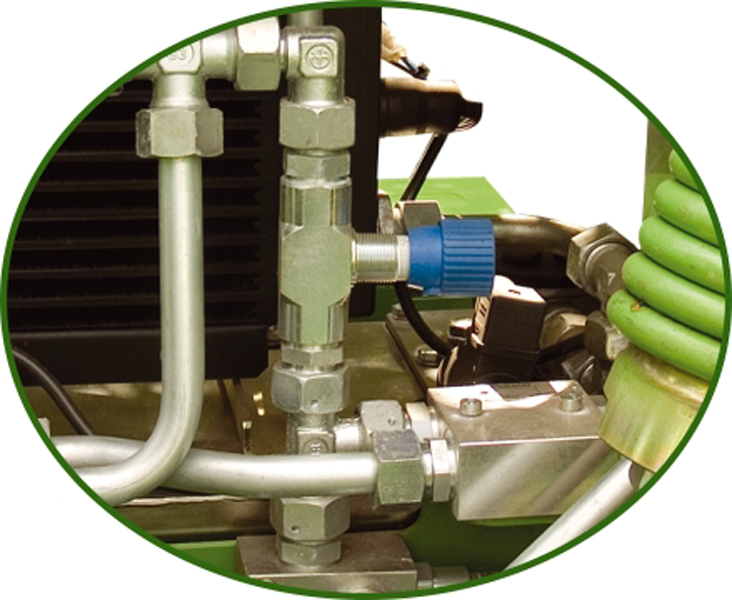

Клапан регулировки положения транспортёра косилки gigacut Клапан регулировки положения транспортёра

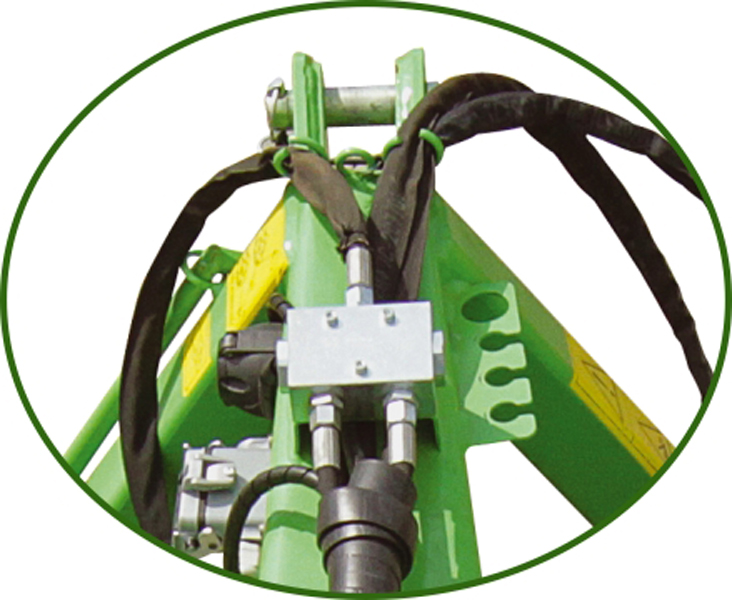

Гидравлический распределитель косилки gigacut Гидравлический распределитель

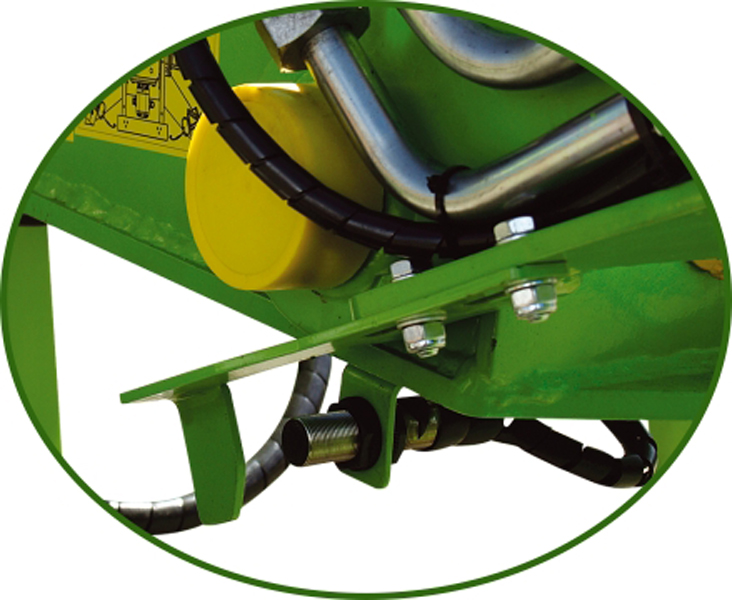

Датчик стабилизации работы косилки gigacut Датчик стабилизации работы
Предназначен для поддержания правильного положения режущих брусьев во время работы

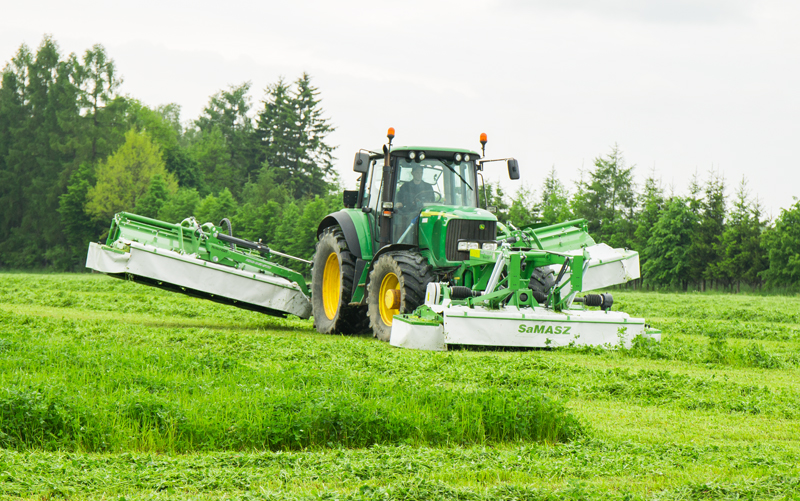

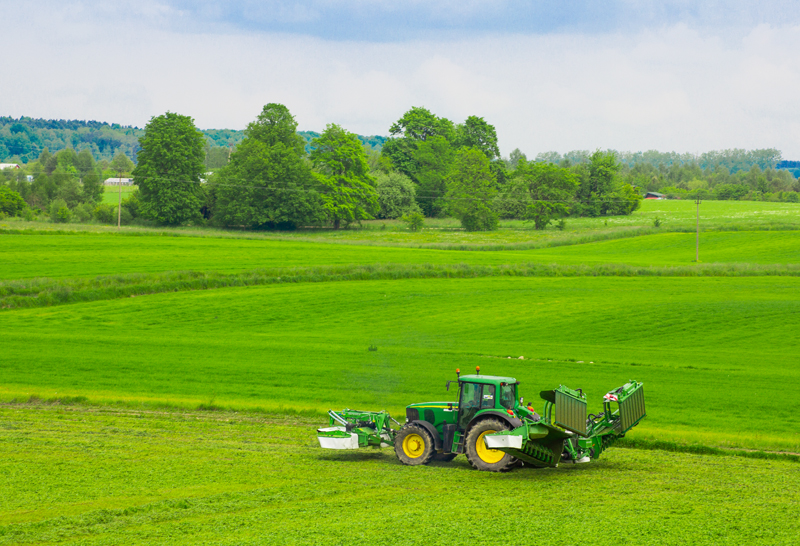

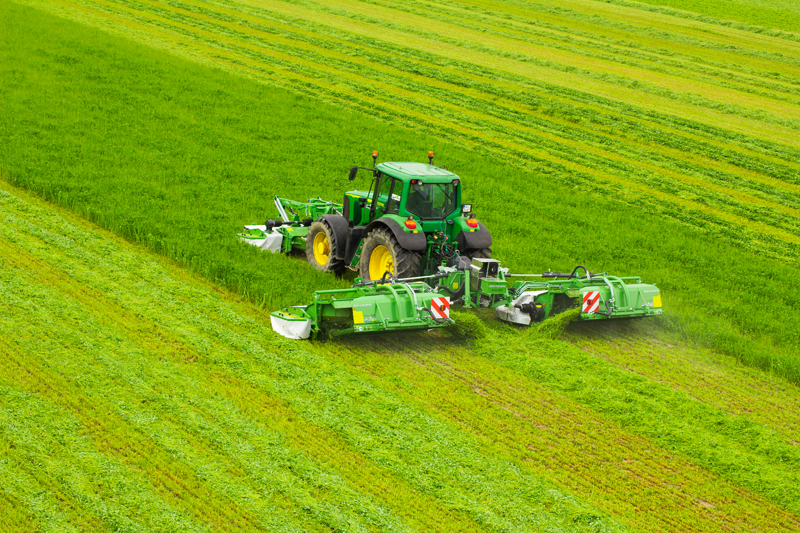

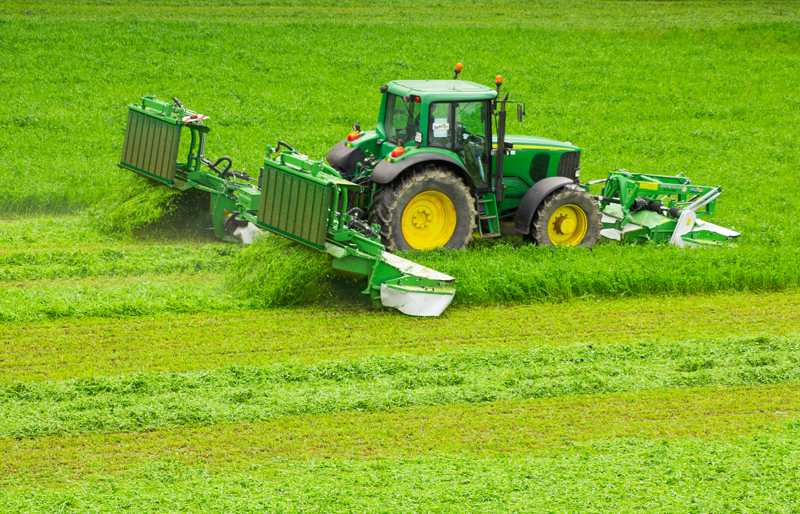

Комбинация косилок гигакат самашКомбинация косилок гигакат самашКомбинация косилок гигакат самашКомбинация косилок гигакат самаш

В базовой комплектайии комплекс косилок GigaCUT поставляется либо со вспушивателем (S) либо с плющилкой (W). Дополнительно, существует возможность монтажа задней транспортёрной группы для обьединения покоса с 9 метров в один валок для последующей уборки пресс-подборщиками или прицепами-накопителями.

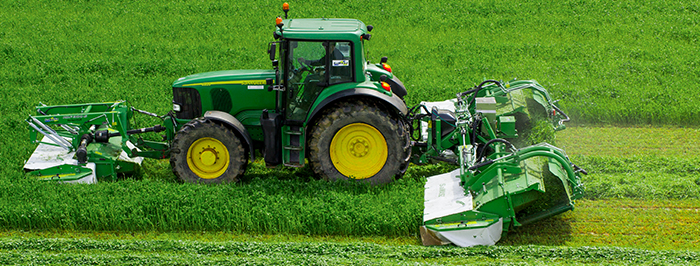

Основные преимущества комбинации косилок GigaCut

Основные преимущества комбинации косилок GigaCut:

• Центральная навеска задних косилок- для лучшего копирования рельефа
• система навески для тракторов, кат. II и III
• пониженный центральный редуктор
• по 4 разгрузочные пружины на каждом плече комплекса
• Усиленные угловые редуктора - для передачи усилия на режущие брусы
• Система быстрой замены ножей
• Усиленная рама навески
• В случае необходимости возможность быстрого и легкого демонтажа вспушивателя и плющилки
• Механическая блокировка косилок во время транспортировки
• Датчик стабилизации работы косилок
• Собственный гилравлический распределитель
• собственная система охлаждения.

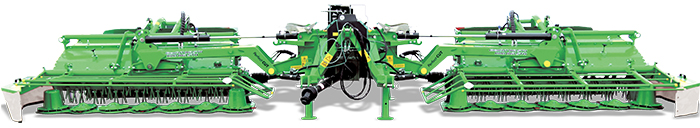

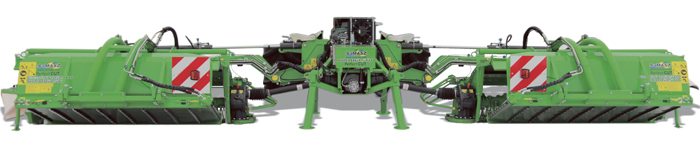

комплекс косилок GigaCUT

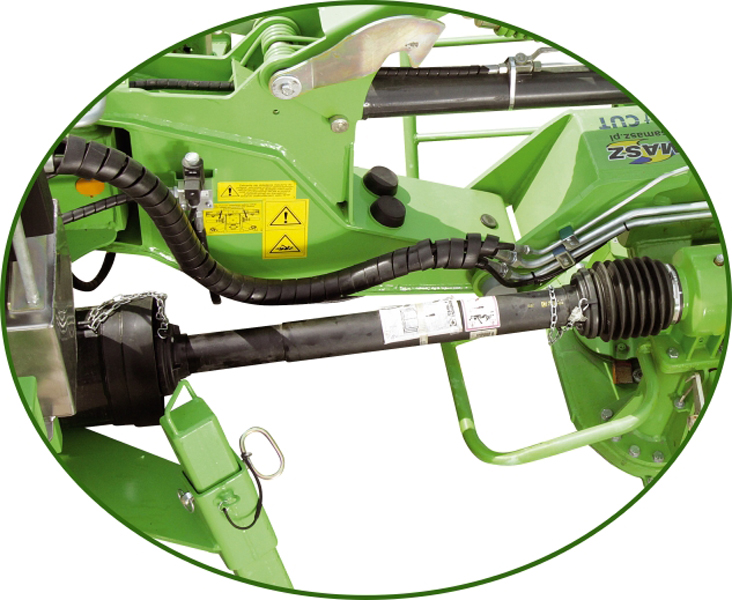

Вал с фрикционной муфтой комплекса gigacut Вал с фрикционной муфтой
Привод от центрального редуктора передается на угловой редуктор режущего бруса при помощи карданного вала с фрикционной муфтой, которая предохраняет режущие брусы от повреждений во время работы.

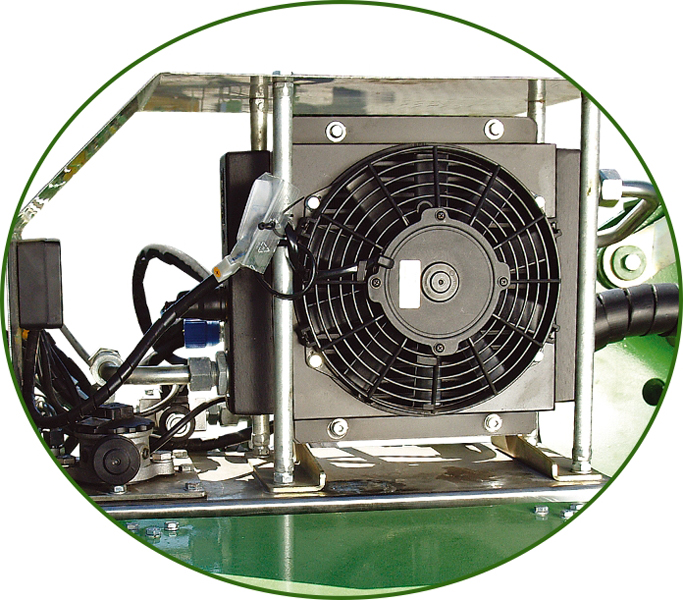

Гидросистема комплекса gigacut Гидросистема
У косилки собственная гидросистема, состоящая из зубчатого насоса, масляного бака, радиатора с вентилятором, клапана регулировки скорости работы транспортёров.

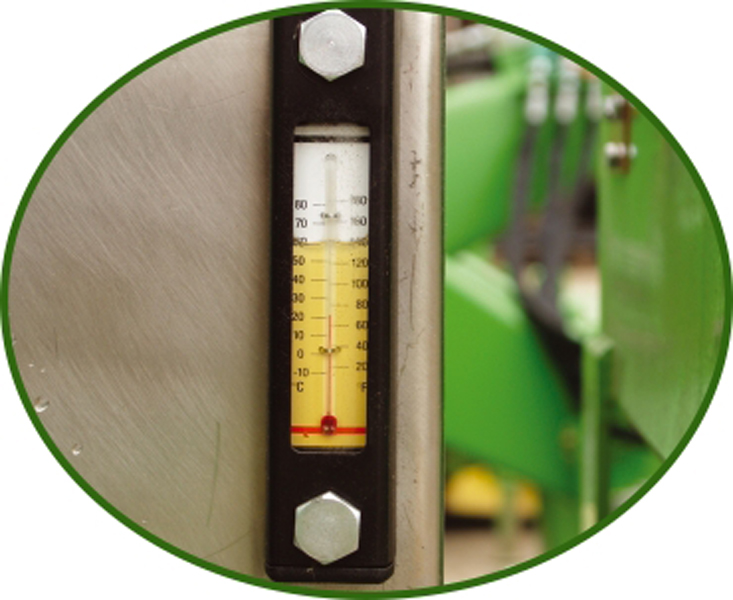

Указатель температуры масла комплекса gigacut Указатель температуры масла
У масляного бака закремлен указатель температуры масла ннтегрированный с гидросистемой.

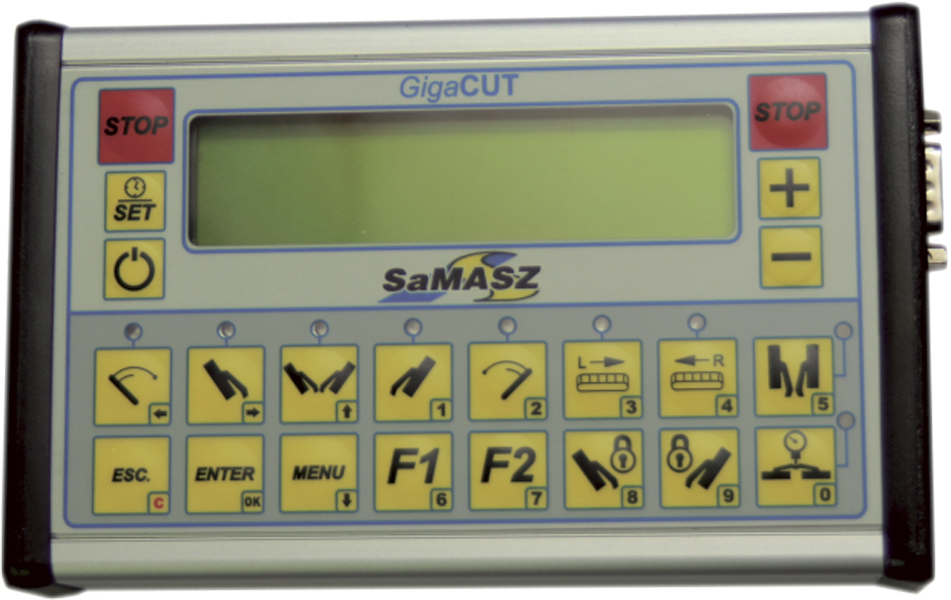

Электрический пульт управления комплекса gigacut Электрический пульт управления
Благодаря электронному пульту управления возможно удобно управлять многими функциями комплекса во время работы:
- включение/ выключение транспортеров
- контроль необходимого подъема косилочный брусьев при разворотах
- возможность выбора управления правым или левым брусом.

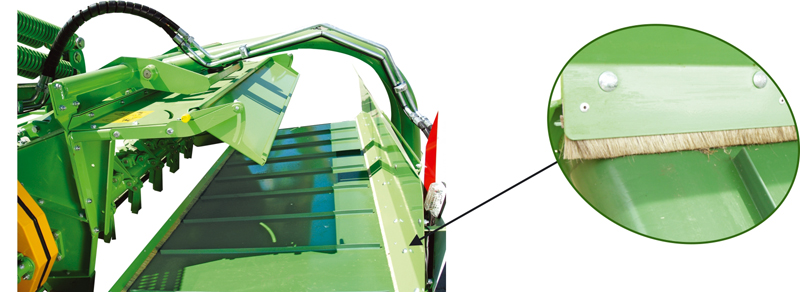

Механизм очистки транспортёров комплекса gigacut Механизм очистки транспортёров
Транспортеры оснащены механизмом, который очищает ведущий ролик. Блягодаря этому процесс очистки транспортерной ленты происходит без ее демонтажа. В качестве доподнительного очистителя используются специальные боковые очищающие щетки.

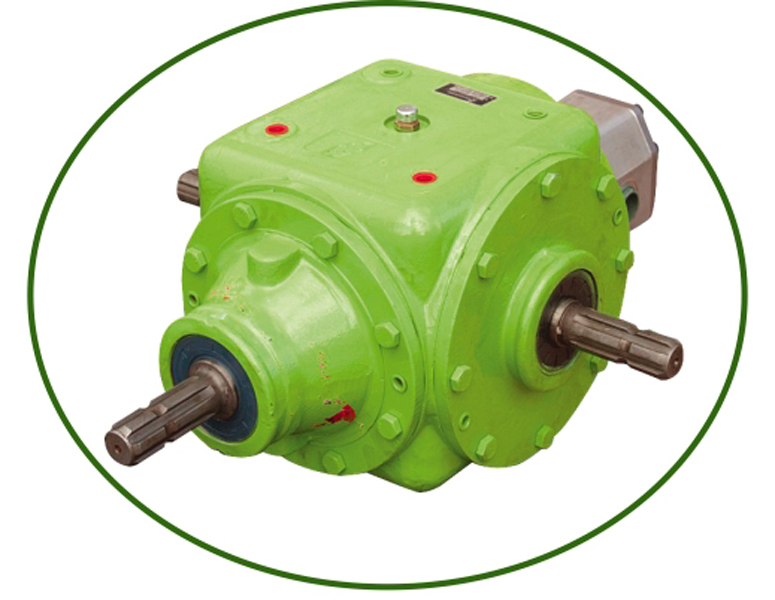

Усиленный главный редуктор комплекса gigacut Усиленный главный редуктор , мощностью 184 kW


gigacutgigacut

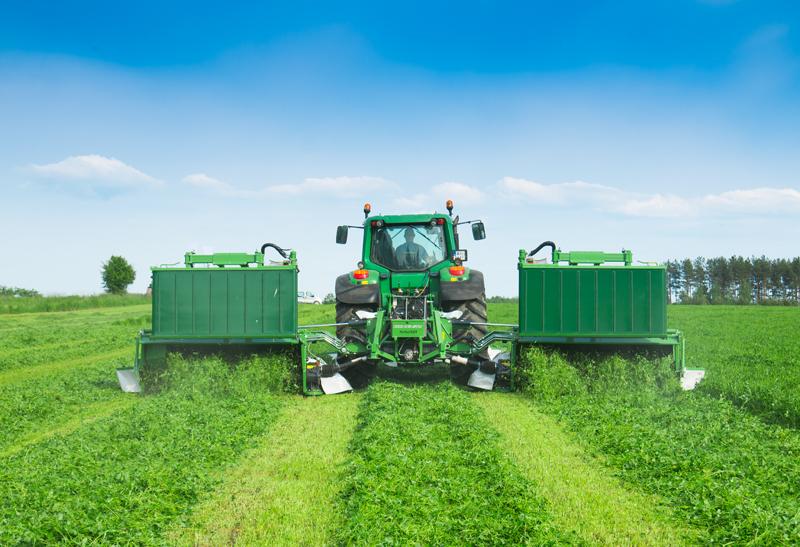

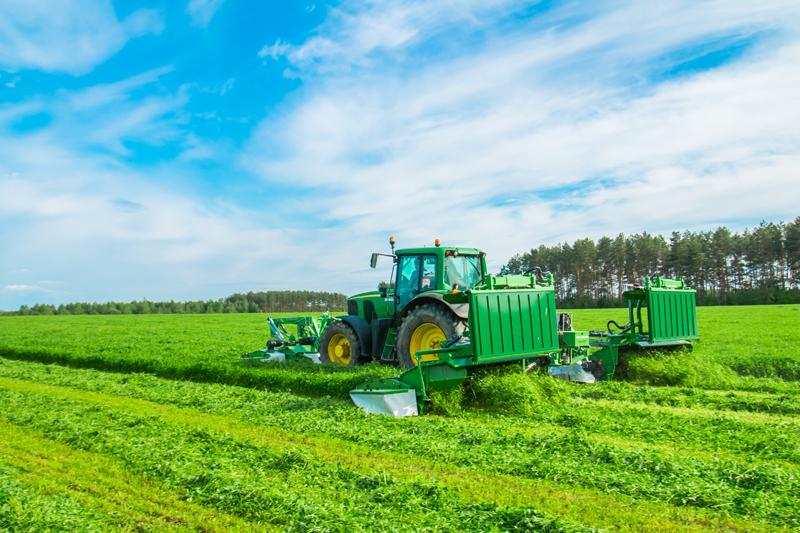

Транспортёры покоса комплекса косилок GIGACUT

Транспортеры покоса gigacut

Транспортёры покоса
Транспортёры в в составе GigaCUT , ведомые собственной гидравлической системой, состоят из гидравлического насоса, масляного радиатора, и двух гидравлических двигателей. Включение и выключение работы транспортёров (каждого независимо) реализовано при помощи электрической консоли, которая управляется из кабины оператора трактора.

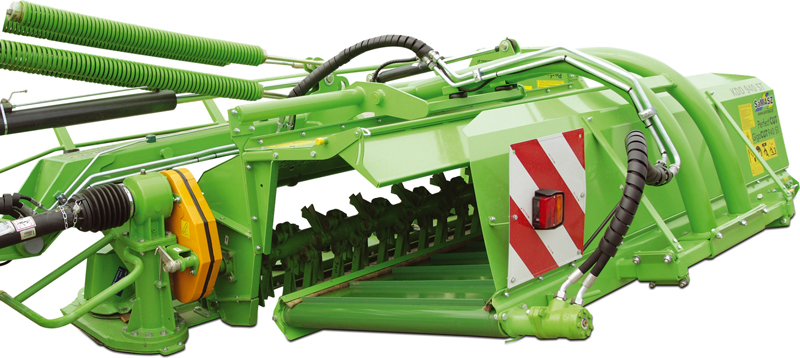

Состав транспортёра gigacut Состав транспортёра
1. Интегрированное крепление транспортёра
2. Повышенный кожух вспушивателя, который способствует лучшей загрузке зелёной массы в транспортёр

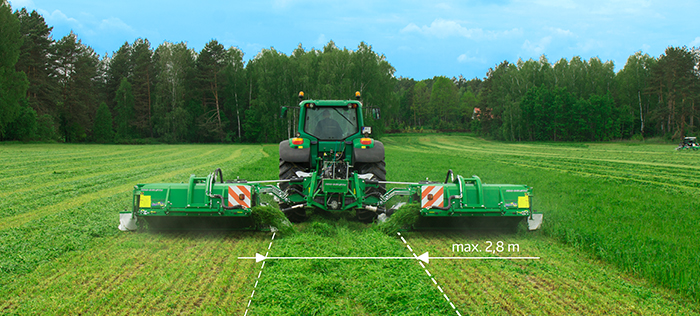

ширина покоса gigacut

Скорость лент транспортеров - стандартно плавно регулируется ручным способом. Максимальную ширину покоса 2,8м можно получить на минимальных оборотах ленты при низком и среднем травостое. При плотном потоке зеленой массы необходимо устанавливать высокие обороты транспортера, для того , чтобы избежать заторов и блокировки транспортерной ленты большим количеством травы. Увеличение скорости транспортеров ведет к сужению ширины валка.

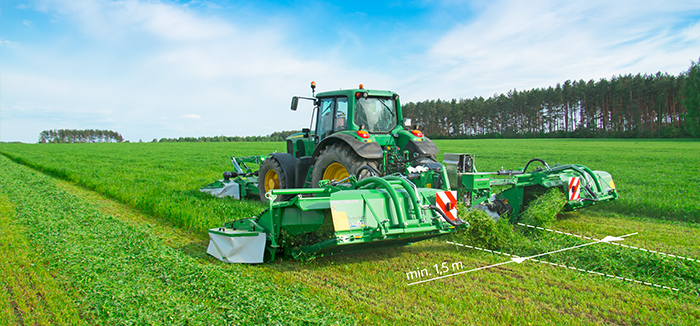

ширина покоса гигакат

Существует также возможность смещения транспортеров относительно косилкок, направо или налево +-200мм. Однако следует помнить о том, что работа в крайних положениях транспортеров может вести к дисбалансу равномерной назгрузки на ленту. В таком случае, если существует необходимость получения широкого покоса , например 3,5 м при густом травостое возможна комплектация комплекса укороченными транспортерными лентами. Это необходимо указывать при заказе комплекса.

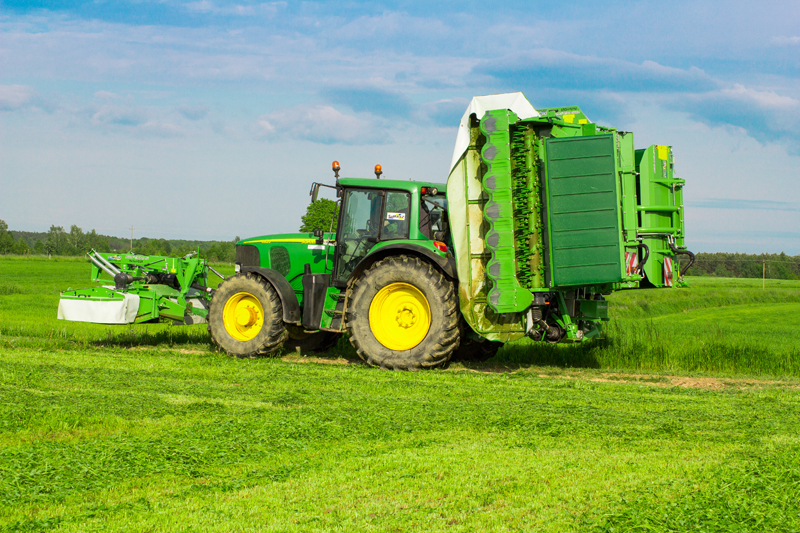

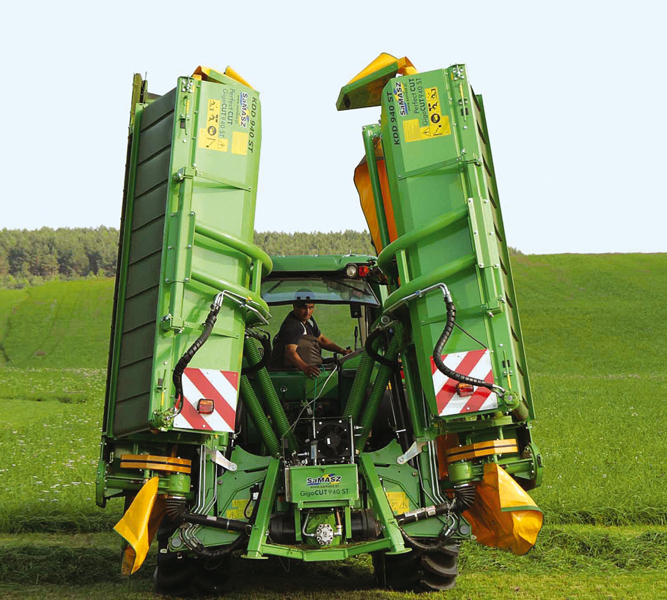

Транспортное положение косилки gigacut Транспортное положение
В транспортном положении задние косилки поднимаются в вертикальное положение , при этом транспортная ширина не перевышает 3 м, а высота остается в габаритах 4м (зависит от модели трактора и типоразмера шин). Это позволяет перемещаться комплексу по дорогам общего пользования.
Установка режущих составов косилки GIGACUT Установка режущих составов

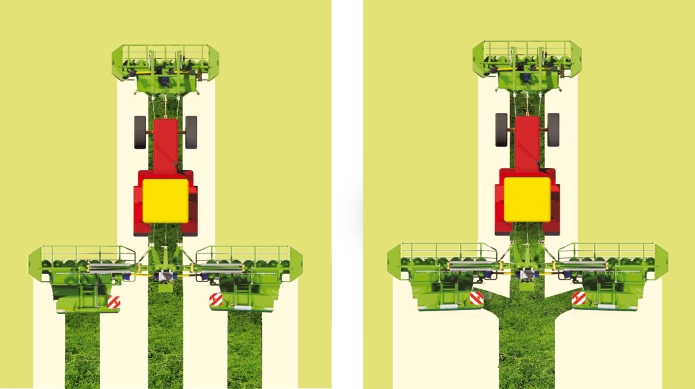

В составе косилок GigaCut зона перекрытия между фронтальной задненавесными косилками составляет 37,5 см. Собранный покос можно укладывать в один либо три валика- в зависимости от включения либо выключения транспортеров.



Режущий брус Perfect-CUT

Результатом опыта и тесного сотрудничества с конечными потребителями стало создание новой модели режущего бруса Perfect CUT . Безупречный покос с регулируемой высотой кошения, высокая прочность использованных материалов, защита дисков и режущего бруса от ударов, быстрая и легкая замена модуля привода режущего диска- это основные положительные отличия брусьев Perfect CUT от брусьев предыдущих версий.брус Perfect CUT


Основные плюсы режущих брусов Perfect CUT:

Основные плюсы режущих брусов Perfect CUT 1. Плавная регулировка высоты покоса с 4 до 7 см . Возможность дополнительной комплектации полозьями, увеличивающими высоту покоса высокие на 5 - 9 см.
2. Подшипники в шестернях ,типа 6307 2RSN и в модуле диска -6307 2RS одни из самых мощных и надежных , из используемых другими производителями косилок из стран Западной Европы.
3. Специально прокаленные диски из борной стали, защищают „крыльями” от забивания грязью и глиной режущий бурс.
4. Легко заменяемые штифты ножей.
5. Прокаленный держатель ножа из борной стали, спроектирован так ,чтобы предотвратить блокировку ножей диском.
6. Инновационная система быстрого обмена ножей. Нож меняем с помощью ключа только когда диск находится в вертикальном положении к бурсу (+-30 градусов). Это снижает вероятность потери ножа до минимума при ударе с камнем.
7. Модернизованные, прокаленные нижние полозья из борной стали предохраняют от механических повреждений всю нижнюю часть режущего бруса целиком. Лёгкая и быстрая замена полозьев при помощи двух болтов.
8. Дополнительные полозья из стали Hardox предохраняют от механических повреждений место соединения главного редуктора косилки с режущим брусом.
9. Усиленный корпус режущего бруса из стали Hardox.
10. Защита в стандарте против камней.
11. Быстрая и лёгкая измена модуля режущего диска благодаря модернизованной конструкции верхней ступицы.
12. Усиленные шестерни ,толщиной 25мм.
13. Высококачественные прочные ножи.


Стандартная защита режущих дисков от удара косилки KDF Стандартная защита режущих дисков от удара.
Для защиты зубчатых передач привода режущих дисков и предотвращения возникновения перегрузок, способных повредить режущий брус при контакте со значительным препятствием- косилки SAMASZ оснащены специально разработанным модулем привода режущего диска. В случае сильного удара о камень- срезается защитная шпонка на приводном модуле режущего диска, предохраняя систему внутренних шестеренчатых передач режущего бруса. Легкая замена модуля привода дискадает возможность механизатору выполнить ремонт косилки в полевых условиях в крачтайшее время. Снятый модуль привода диска остается рабочим элементом косилки после замены в нем срезанной шпонки. Данная инновация позволяет существенно экономить время при работе в поле.
Усиленные шестерни косилки  KDF Усиленные шестерни.
Крутящий момент на режущие диски передается при помощи шестерен увеличенного диаметра, которые имеют большую поверхность контакта , увеличивая сопротивляемость режущего диска во время сильного удара о препятствие.
Безупречное качество резки брусом Perfect CUT KDF Безупречное качество резки брусом Perfect CUT.
Модернизированный брус обеспечивает идеальный срез. Новое поколение бруса характеризуется точной линией среза даже при низких травах. При первом и втором покосе, если преобладают сеянные травы, рекомендуется косить на высоте 53-63 мм. - для лучшего отрастания. Высота покоса плавно регулируется углом атаки бруса.
Обтекаемая форма бруса косилки KDF Обтекаемая форма бруса.
Закругленные формы нижней части режущего бруса демонстрируют улучшение технических параметров при работе на суглинистых почвах. Кроме того, отсутствие острых кромок и гладкая поверность бруса не повреждает слабый дерн во время работы.

Быстрая замена ножей ( без откручивания гаек и болтов) с помощью специального ключа, находящегося в стандартном оборудовании каждой косилки.

Быстрая замена ножей косилки samasz




Технические характеристики

КОМБИНАЦИЯ КОСИЛОК GIGACUT 861 S/T 861 W/T 941 S/T 941 W/T
Ширина захвата [м] 8,60 9,40
Ширина покоса [м] 2,00-3,00 2,20-3,00
Количество дисков [шт.] 21 23
Количество ножей [шт.] 42 46
Обороты ВОМ [обр./мин] 1000
Мощность трактора [л.с.] от 200 от 220
Производительность [га/ч] ~ 10 ~ 11
Карданный вал [Нм] 1100
Вес [кг] 4985 4930 5060 5210
