Гребнеобразователь окучник фрезерный УМВК 2.8

Гребнеобразователь-окучник фрезерный УМВК-2,8 с туковысевающими аппаратами предназначен для проведения широкого фронта работ на полях.

Он может изготавливать гребни для посадки различных культур с регулируемой шириной и высотой.

Также этот агрегат выполняет предпосадочную подготовку почвы для дальнейшей посадки картофеля и прочих культур.

Агрегат незаменим на тяжелых почвах, образующих крупные комья и пласты после вспашки. После обработки в режиме фрезы аппарат можно перенастроить на формирование грядок.

Когда урожай собран или же до уборки урожая (в зависимости от агротехнических требований), можно произвести срезание ботвы с заданной высотой.

Основные характеристики и особенности эксплуатации

- Аппарат в режиме почвенной фрезы может разрушать крупные комки почвы, обеспечивая равномерную структуру на глубину до 15 см. Эта процедура особенно благоприятно сказывается на урожае овощных культур.

- УМВК-2,8 может нарезать гребни, при этом ширина междурядья регулируется от 0.7 до 0.75 метра. Изначально это функция рассчитана для посадки картофеля, но можно использовать её также для посадки клубники.

- Можно проводить обработку междурядий для мелких всходов, с поднятием и выравниванием гребней. Максимальная высота гребня при этом составляет 0.28 м.

- Срезание ботвы можно проводить с заданной высотой, согласно требованиям уборочной техники. Ботва затем может быть мульчирована или убрана междурядными граблями.

- При наличии туковысевающего аппарата возможно формования гребней с одновременной заделкой минеральных удобрений. Такой подход называется локальным внесением, однако, необходимо проводить эту процедуру не ранее чем за две недели до начала посадок.

- Побочным эффектом от применения этого аппарата является полнейшее уничтожение сорняков в междурядьях.

- Ножи крепятся прямо на рабочем валу ротора, поэтому гребнеобразующие щитки могут быть легко переналажены с междурядий шириной 0.7 метра на междурядья шириной в 0.75 метра.

- Возможно комплектование туковысеивающими аппаратами, позволяющими точечное внесение минеральных гранулированных удобрений прямо в зону питания растений, т.е. непосредственно в сам гребень. Причём выполняется эта операция не только сверху структуры, но также и по бокам. Такая локальная подкормка позволяет снизить затраты на удобрения в три раза, а также добиться равномерного повышения урожая растений по всей площади поля.

- Так как удобрения вносят за две недели до посадки, они успевают рассредоточиться, поэтому клубни картофеля никак не контактируют с очагами концентрации минеральных веществ. Это способствует безопасности продукции, а также её улучшенному хранению на складах.

- Туковысевающие аппараты устанавливаются очень быстро, поэтому можно изменять функционал устройства прямо на поле.

- Туковысевающие аппараты получают вращение от ведущих колёс через зубчатое колесо с цепной передачей, которые установлены прямо на ступицах. Это фактически прямой привод, поэтому расход топлива трактора повышается незначительно.

- Удобрения поступают из бункера в трубопроводы благодаря резиновым катушкам с фигурными захватами, которые вращаются на основном валу аппарата. Бункер устроен так, что он не позволяет просыпаться удобрениям во время остановки. Всегда можно перекрыть заслонку вручную и отключить приводы для транспортировки по дорогам общего пользования.

- Рекомендуется прицеплять устройство к тракторам не менее 50 л.с. мощности.

- С фрезой этот аппарат весит 1.08 т, с гребнеобразователем – 1.15 т, а с ботводробителем 1 т.

- Имеется также младшая модификация УМВК-1.4, которая ровно в два раза меньше и предназначена она для малых фермерских хозяйств.

Гребнеобразователь-окучник фрезерный УМВК-2,8 с туковысевающими аппаратами может быть настроен на работу в следующих трёх режимах:

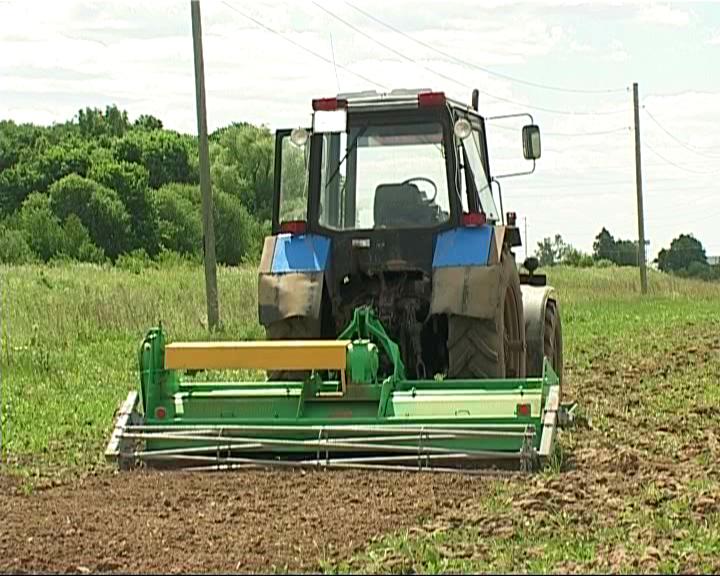

Режим фрезы

В этом режиме земляные пласты разделяются на мелкие фракции, причём эта операция проделывается на глубине до 0.15 метра. Аппарат отлично справляется с тяжелыми глинистыми почвами, а также с сильно абразивными грунтами. После такой подготовки возможна посадка картофеля, овощей и мелкосеменных культур. Проход в этом режиме необходим после вспашки, чизельной обработки или же после работы плоскорезов.

Шасси этого устройства универсально. От него привод идёт на ротор с изогнутыми ножами. Опорный каток не имеет привода, но он обладает большим запасом прочности, так как несёт на себе вес аппарата. Для ножей используется пружинистая сталь, устойчивая к износу, которая прошла градиентную закалку. Т.е. они одновременно обладают твердостью и гибкостью без использования напаек.

Ножи на роторе расположены таким образом, что фреза заходит в землю без перекосов, а углы заточки и изгибы поверхности способствуют самостоятельному очищению поверхности. Глубина заделки ножей регулируется при помощи изменения высоты рамы относительно опорного катка. Рельеф поля получается очень ровным. Если используется несколько УМВК-2,8, то тогда можно просто одинаково выставить их, чтобы поле имело равномерный рельеф.

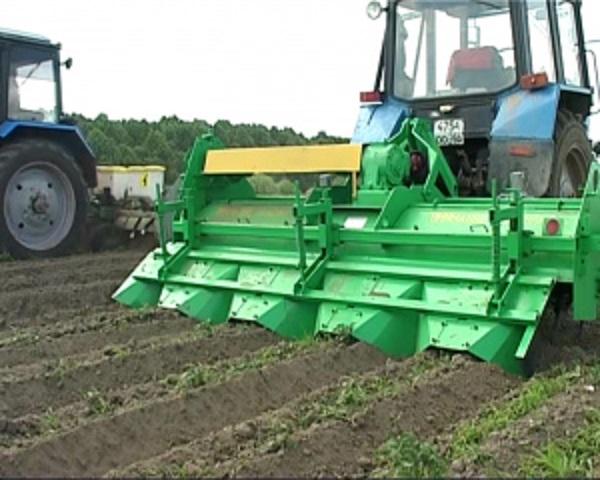

Режим образования гребней

В этом режиме уничтожаются абсолютно все сорняки в междурядьях, что даёт возможность всходам успешно прорасти и укрепиться до подъёма сорной травы. Фрезерование почвы в междурядьях картофеля возможно также через две недели после высадки, что позволяет избавиться от сорняков надолго. Гребни высотой до 0.28 метра состоят из небольших комочков почвы, а не из пылевидной земли, что обеспечивает хорошую аэрацию внутри структуры.

Ширина междурядий выставляется. На шасси крепится роторный окучник, который формирует гребни в паре с фигурным щитком и опорными колесами. Вал, на котором вращается окучник, также крепится и блоки креплений для крючкообразных ножей, которые тоже изготовлены из пружинистой стали. Сталь также проходит градиентную закалку.

Блоки крепления ножей и отвалы можно переставлять, в результате чего размер междурядья регулируется. Размеры и форма гряды являются результатом сложных агротехнических расчётов, направленных на увеличение урожая.

Режим дробилки для ботвы

Ботва в этом режиме плавно срезается без разрушения почвенной структуры и без повреждения клубней и корнеплодов. Ножи точно обходят контур грядки, а измельченные фрагменты падают аккуратно в междурядье. Обычно эта процедура проводится за 10 дней до сбора урожая, потому что так клубни будут более упругими, их внутренний тургор будет существенно повышен. Также создаются оптимальные условия для уборочной техники.

На универсальное шасси устанавливается ротор с ножами, каждый из которых закреплен на независимом шарнире. Каждый нож огибает контуры грядки и опорные колёса, а приводится система в действие клиноременной передачей, имеющей три ряда. Лезвия ножей вращаются с огромной скоростью – до 1500 оборотов в минуту, что создаёт поток воздуха, выбрасывающий и сдувающий измельченную ботву в борозды. Этот поток позволяет поднять вялую ботву, которая будет эффективно срезана и измельчена. Поток из частиц движется к отражателям, от которых он и укладывается в борозду. Пара опорных колёс может быть отрегулирована по высоте, что позволяет настроить агрегат оптимально для высоты грядки, которая может снизиться от момента формирования до момента уборки урожая. Вращение создаёт огромную центробежную силу, поэтому производителем предусмотрена защита от инерционного момента при внезапной остановке механизма, посредством установки в контрующем приводе силовой обгонной муфты.

Гребнеобразователь окучник фрезерный УМВК 2,8 с туковысевающими аппаратами – это незаменимая техника для картофельных и корнеплодных хозяйств. Сложность конструкции этого аппарата не позволяет выпускать его в больших размерах, поэтому при обработке больших площадей необходимо закупить несколько штук. Расчетная мощность этого аппарата составляет 100 га в весенний подготовительный период.

Технические характеристики

Гребнеобразователь окучник фрезерный	УМВК 2.8
Эксплуатационная масса машины, кг на сплошной обработке почвы на нарезке гребней на срезе и дроблении	1263 1000 1127
Габаритные размеры машины в рабочем положении, мм - длина - ширина - высота	1750 / 1980 / 1730 3800 / 3700 / 3780 1300 / 1390 / 1395
Расчетная производительность в час основного времени, га	1,3 / 1,1 / 1,7
